Especificaciones Técnicas
Entradas de micrófono (Preamplificador MIDAS)
- Cantidad: 8
- Tipo: XLR, balanceado
- Micrófono EIN (60 dB ganancia, fuente 50 ): -131 dBu, sin ponderar (20 Hz a 20 kHz)
- Micrófono EIN (60 dB ganancia, fuente 150 ): -128 dBu, sin ponderar (20 Hz a 20 kHz)
- Ruido (10 dB ganancia): -97 dBu, sin ponderar (20 Hz a 20 kHz)
- Respuesta de frecuencia (-1 dB): 20 Hz a 20 kHz
- Respuesta de frecuencia (-3 dB): 70 kHz
- Rango de ganancia: +10 dB a +60 dB
- Nivel de entrada máximo: +11 dBu @ +10 dB de ganancia
- CMRR: Normalmente -90 dB (@ +60 dB ganancia)
- Impedancia: 2 kequilibrado
- Distorsión (THD+N): 0,005 % @ 1 kHz (0 dBu)
- Alimentación fantasma: Conmutable, +48 V
Entrada de línea
- Tipo: ¼” TRS, balanceado
- Impedancia: 20 kbalanceado / desbalanceado
- Rango de ganancia: -10 dB a +40 dB
- Nivel de entrada máximo: +30 dBu
Entradas estéreo
- Tipo: 4 x ¼” TRS, balanceado
- Impedancia: 20 k balanceado / desbalanceado
- Rango de ganancia: -20 dB a +20 dB
- Nivel de entrada máximo: +21 dBu
Ecualización (EQ)
- Bajo: ±15 dB @ 80 Hz, estantería (shelving)
- Medio (entradas mono): ±15 dB (150 Hz a 3,5 kHz), semiparamétrico variable
- Alto: ±15 dB @ 12 kHz, estantería (shelving)
Inserciones y Envíos
- Inserciones de canal: ¼” TRS no balanceado (Nivel máx. +21 dBu)
- Envíos auxiliares: 2 x ¼” TRS balanceado (240 bal / 120 desbal)
- Salida de monitor: 2 x ¼” TRS balanceado (Nivel máx. +21 dBu)
Salidas Principales
- Tipo: 2 x XLR, balanceadas electrónicamente
- Impedancia: 100 equilibrado / 50 desequilibrado
- Nivel máximo de salida: +21 dBu
- Inserciones de salida principal: 2 x ¼” TRS no balanceados (+21 dBu)
Otras Conexiones
- Salida de teléfonos: ¼” TRS no balanceado (25 / +21 dBu máx.)
- Entrada de 2 pistas: 2 x RCA no balanceado (20 k / +21 dBu máx.)
- Salida de grabación: 2 x RCA no balanceado (1 k / +21 dBu máx.)
Ruido del sistema (Mezcla principal)
- Mezcla @ –, fader canal @ –: -104 dBu (sin ponderar)
- Mezcla @ 0 dB, fader canal @ –: -91 dBu (sin ponderar)
- Mezcla @ 0 dB, fader canal @ 0 dB: -84 dBu (sin ponderar)
Fuente de alimentación y Voltaje
- Tipo: Conmutada (100-240 V~ 50/60 Hz)
- Fusible: T 1,6 AH 250 V
- Consumo de energía: 40 W

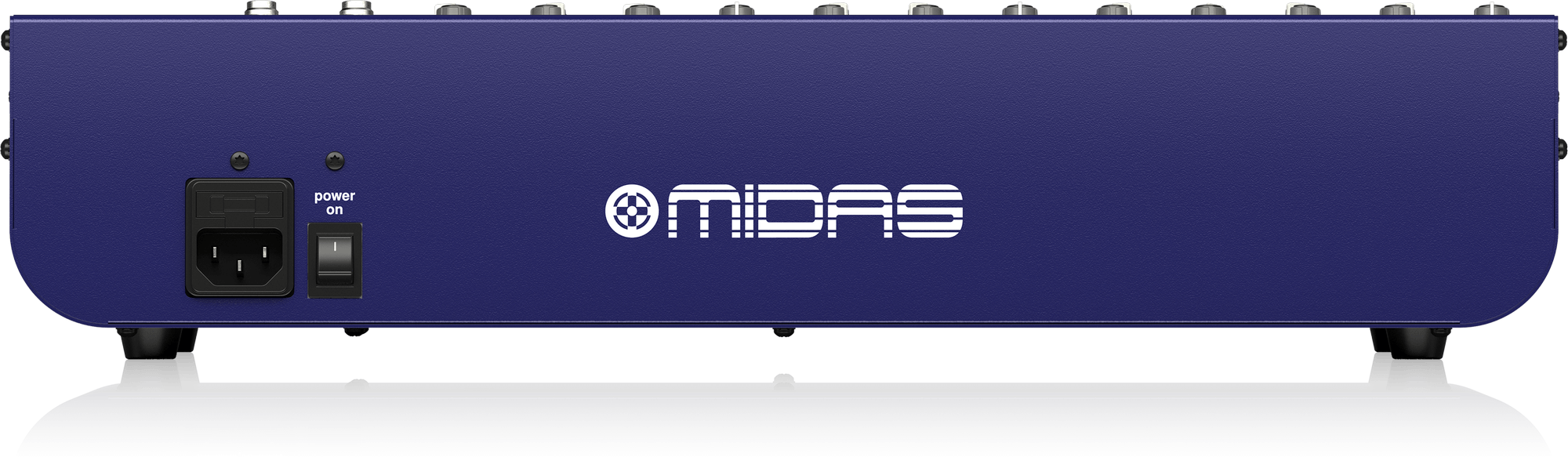

- Conexión: Receptáculo IEC estándar
Dimensiones y Peso
- Dimensiones: 95 x 328 x 370 mm (3,7 x 12,9 x 14,6″)
- Peso: 3,9 kg (1,8 libras)
